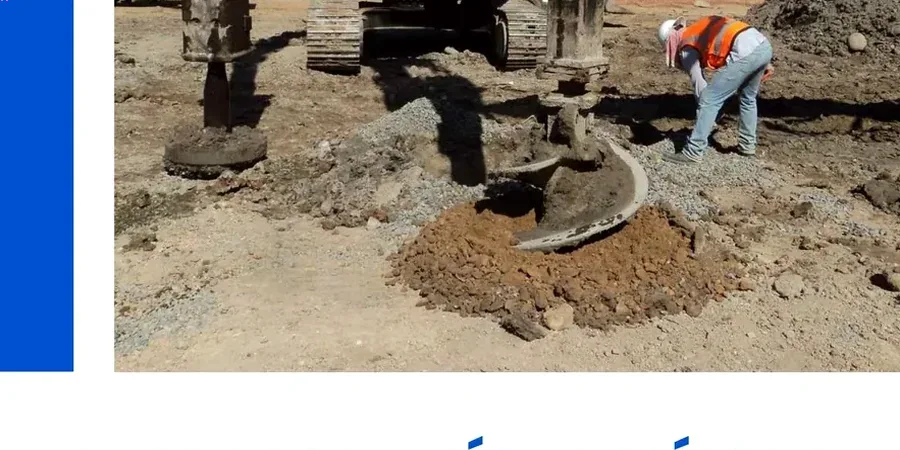

La llanura aluvial del río Zadorra, sobre la que se asienta gran parte del ensanche de Vitoria, presenta depósitos cuaternarios con intercalaciones de limos arcillosos de baja consistencia y niveles freáticos que en invierno rozan la cota menos tres metros. Esta configuración geotécnica, que hemos caracterizado en múltiples campañas en sectores como Salburua y Zabalgana, hace que el diseño de columnas de grava no sea una alternativa teórica, sino la vía más sensata para cimentar estructuras que transmiten cargas medias y altas. En nuestro laboratorio, cuando ejecutamos el diseño de columnas de grava, partimos de una campaña previa que a menudo requiere un ensayo CPT para obtener un perfil continuo de la resistencia al cono, permitiendo identificar los espesores reales de suelo compresible que deben ser reforzados. La técnica de vibrosustitución, ejecutada con alimentación por fondo en Vitoria, evita la descompresión del terreno circundante, un detalle crítico en zonas con edificaciones colindantes sensibles a asientos diferenciales. El equipo técnico evalúa la granulometría del material de aporte, habitualmente zahorras calizas de canteras próximas, para garantizar un coeficiente de uniformidad superior a 3 y un tamaño máximo de 100 mm, parámetros que controlan la fricción interna del esqueleto granular una vez compactado.
Diseñar columnas de grava no es solo dimensionar un diámetro: es predecir cómo respira la matriz arcillosa entre drenes ante cada ciclo de carga.
Características del servicio en Vitoria
Factores críticos del terreno en Vitoria
La aplicación del Eurocódigo 7 (EN 1997-1:2004) en Vitoria obliga a considerar el estado límite de servicio con una exigencia particular: los rellenos antrópicos que tapizan antiguas zonas de marisma drenada en el este de la ciudad presentan una consolidación secundaria que se activa al modificar el régimen hidrogeológico con los propios drenes verticales de grava. Ignorar este fenómeno en el diseño de columnas de grava conduce a asientos residuales de 20 a 40 milímetros que, en estructuras de pórticos rígidos, generan una redistribución de momentos no prevista. Nuestro laboratorio acreditado bajo la norma UNE-EN ISO/IEC 17025 para ensayos de suelos incorpora al modelo un análisis de disipación de presiones intersticiales calibrado con permeabilidades medidas in situ mediante ensayos Lefranc en los sondeos previos. El riesgo de ablandamiento temporal del suelo durante la instalación de la columna —la fase de 'remoldeo'— se mitiga definiendo una secuencia de ejecución por paneles alternos y un tiempo de reposo mínimo de siete días antes de ejecutar las columnas adyacentes, criterio que hemos validado con instrumentación piezométrica en obras del polígono de Júndiz.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
Nuestros servicios de Diseño de columnas de grava (stone columns)
El diseño de columnas de grava en Vitoria se apoya en una serie de trabajos de campo y gabinete que permiten ajustar el modelo a la heterogeneidad del terreno. Estas son las fases principales que cubrimos desde el reconocimiento hasta la validación:
Campaña geotécnica y modelo de suelo
Realizamos sondeos con ensayos SPT y CPTu para definir la estratigrafía y los parámetros de resistencia al corte no drenada (Su) y módulo edométrico (Eoed) en cada unidad geotécnica presente en la parcela.
Dimensionamiento y verificación estructural
Aplicamos el método de Priebe para estimar asentamientos y el de Hughes-Withers para la carga de hundimiento, generando curvas de interacción para mallas triangulares y cuadradas bajo las combinaciones de carga del proyecto.
Control de ejecución y ensayos post-mejora
Supervisamos la instalación mediante registros de amperaje, profundidad y consumo de grava por columna, verificando la mejora con CPT intercolumna y ensayos de carga sobre placa a escala real.
Dudas habituales
¿Qué inversión requiere un proyecto de diseño de columnas de grava en Vitoria?
Un estudio de diseño completo, que incluye la campaña geotécnica previa, los cálculos de dimensionamiento y la especificación técnica para la ejecución, se sitúa en Vitoria en un rango de €900 a €2.780. La cifra final depende de la superficie a tratar y de la densidad de puntos de investigación necesaria para cubrir la variabilidad del terreno.
¿En qué tipo de suelos de Vitoria resulta más efectiva la técnica de columnas de grava?
La técnica es especialmente efectiva en los limos arcillosos blandos de la llanura aluvial del Zadorra y en los rellenos antrópicos de antiguas zonas pantanosas. En estos suelos, con resistencias al corte no drenadas entre 15 y 40 kPa, la vibrosustitución compacta el terreno circundante y crea un drenaje radial que acelera la consolidación primaria.
¿Cómo se verifica que las columnas de grava han mejorado realmente el terreno?
La verificación se realiza mediante ensayos de penetración estática (CPT) ejecutados en el centro del triángulo formado por tres columnas. El incremento de la resistencia al cono (qc) respecto a los valores previos al tratamiento debe superar un factor de 1.5 a 2.0. Complementamos con ensayos de carga sobre placa para medir el módulo de deformación del conjunto suelo-columna.
¿Qué plazo requiere la fase de diseño antes de comenzar la instalación en obra?
La fase de diseño, contando desde la finalización de los trabajos de campo hasta la entrega del informe de dimensionamiento, suele completarse en tres a cuatro semanas. Este plazo incluye los ensayos de laboratorio sobre las muestras extraídas, el modelado numérico de las mallas de columnas y la redacción de las especificaciones técnicas para la contrata de vibración. Ver más.
